??????????????????? 固體原料從煤氣發生爐頂部加入，隨煤氣爐的運行向下移動，在與從爐底進入的氣化劑（空氣、蒸汽）逆流相遇的同時，受爐底燃料層高溫氣體加熱，發生物理、化學反應，產生粗煤氣（即熱煤氣），溫度約450~550℃，經除塵后直接供燃燒設備適用。僅經粗除塵而未清洗凈化的混合發生爐煤氣稱為熱煤氣發生爐。
單段熱煤氣站工藝流程：
固體原料從煤氣發生爐頂部加入，隨煤氣爐的運行向下移動，在與從爐底進入的氣化劑（空氣、蒸汽）逆流相遇的同時，受爐底燃料層高溫氣體加熱，發生物理、化學反應，產生粗煤氣（即熱煤氣），溫度約450~550℃，經雙豎管降溫洗滌后煤氣溫度降至80℃左右，由電捕焦油器捕捉焦油。然后再經過洗滌塔二次洗滌降溫至煤氣溫度達到35~40℃，最后經電捕輕油器捕捉輕油。經清洗凈化降溫的混合發生爐煤氣稱為冷煤氣發生爐。

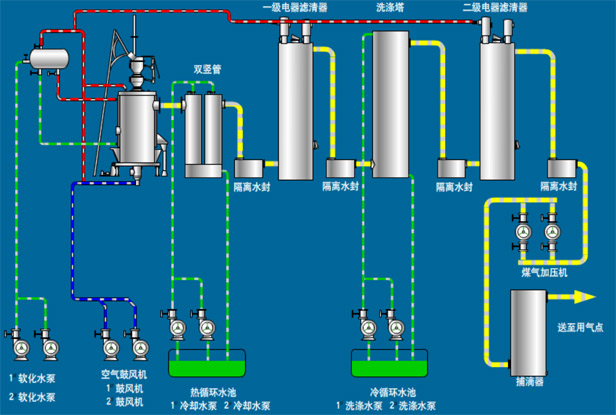

單段冷煤氣站工藝流程：
單段式煤氣發生爐性能參數：
| 規格 | YSQ1.0 | YSQ1.5 | YSQ2.0 | YSQ2.4 | YSQ2.6 | YSQ3.0 | YSQ3.2 | YSQ3.4 | YSQ3.6 | |
| 型號 | CG1Q1.1 |
CG1Q1.5 | CG1Q2.0 | CG1Q2.4 | CG1Q2.6 | CG1Q3.0 | CG1Q3.2 | CG1Q3.4 | CG1Q3.6 | |
| 爐膛內徑 | 1000 | 1500 | 2000 | 2400 | 2600 | 3000 | 3200 | 3400 | 3600 | |
| 氣化面積（m2） | 0.79 | 1.77 | 3.14 | 4.52 | 5.31 | 7.07 | 8.04 | 9.07 | 10.17 | |
| 燃料層高度 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 火層高度 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | |
| 灰層高度 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | |
| 適用煤種 | 不粘結或弱粘結無煙煤、煙煤或焦碳。煤質應符合GB-9143要求 | |||||||||
| 煤的粒度 | 13-25，25-50 | |||||||||
| 耗煤量（kg/h） | 下限Mix | 173 | 389 | 691 | 995 | 1167 | 1554 | 1768 | 1996 | 2339 |
上 限Max |
200 | 450 | 799 | 1151 | 1351 | 1798 | 2046 | 2310 | 2644 | |
| 氣化劑 | 空氣+水蒸汽 | |||||||||
| 空氣消耗量（m3/kg煤） | 2.2-2.8 | |||||||||
| 蒸汽消耗量（m3/kg煤） | 0.3-0.5 | |||||||||
| 煤氣產量（Nm3/h） | 下限Mix | 500 | 1100 | 2000 | 2900 | 3500 | 4600 | 5300 | 6000 | 6700 |
| 上限Max | 700 | 1500 | 2700 | 3800 | 4500 | 6000 | 8800 | 7700 | 8000 | |
| 煤氣熱值(KJ/m3) | 5020-5650 | 5020-5650 | 5020-5650 | 5020-5650 | 5020-5650 | 5020-5650 | 5020-5650 | 5020-5650 | 5020-5650 | |
| 煤氣出口壓力（Pa） | ＜950 | ＜980 | ＜980 | ＜980 | ＜1500 | ＜1500 | ＜1500 | ＜1500 | ＜1500 | |
| 煤氣出口溫度（℃） | 400-550 | 400-550 | 400-550 | 400-550 | 400-550 | 400-550 | 400-550 | 400-550 | 400-550 | |
| 最大爐底鼓風壓力（Pa） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
| 飽和空氣溫度（℃） | 50-65 | |||||||||
| 探火孔汽封壓力（KPa） | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | |
| 水套蒸汽產量（kg/h） | 150-250 | 250-300 | 300-350 | 450-500 | 500-550 | 500-600 | 550-650 | 600-700 | 750-900 | |
| 水套蒸汽壓力（KPa） | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | |
| 加煤方式 | 鐘罩加煤 | 鐘罩加煤或機械加煤 | 機械加煤 | |||||||
| 灰盤最大轉速（r/h） | 2.87 | 2.76 | 2.23 | 2 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | |
| 灰盤傳動電動功率（KW） | 3 | 2.2 | 3 | 3 | 3 | 5.5 | 11 | 11 | 11 | |
| 煤斗電機功率（KW） | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 排渣形式 | 自動濕式排渣 | |||||||||
