LNG衛星站及工業企業氣化站

??????????

　　LNG衛星站相當于小型的LNG接收站，適用于運輸管線不易到達的中小城鎮。通過LNG低溫汽車槽車將LNG運至LNG衛星站，通過卸車臺設置的臥式專用卸車增壓器對汽車槽車增壓，利用壓差將LNG送至衛星站低溫LNG儲罐。工作條件下，儲罐增壓器將儲罐內的LNG增壓到0.5~0.6MPa。增壓后的低溫LNG進入空溫式汽化器，與空氣換熱器后轉化為氣態天然氣并升高溫度，最后經調壓、計量、加臭后進入城區輸配管網。

　　工業企業氣化站和LNG的流程基本相似，LNG采用罐式貯存，通過低溫汽車槽車運至企業LNG氣化站，通過卸車臺設置的臥式專用卸車增壓器對汽車槽車儲罐增壓，利用壓差將LNG送至衛星站低溫LNG儲罐。工作條件下，儲罐增壓器將儲罐內的LNG增壓到0.5~0.6MPa。增壓后的低溫LNG進入空溫式汽化器，與空氣換熱后轉化為氣態天然氣并升高溫度，最后經調壓、計量、加臭后進入企業天然氣管道。

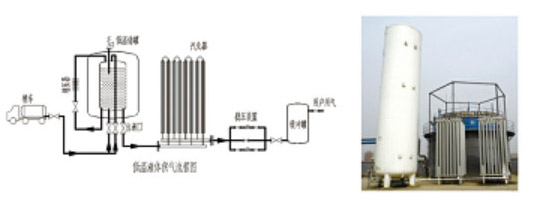

1）集中供氣系統（LNG、LO₂、LN₂、LAr）

　　集中供氣系統概述：

　　LNG、LO₂、LN₂、LAr等低溫液體通過槽車運到氣化站，槽車儲罐通過增壓器進行增壓，在壓差作用下，通過卸車臺的管道進入站內的低溫儲罐。低溫儲罐通過增壓器使儲罐壓力達到一定值，罐內液體通過出液管道進入氣化系統，使低溫液體氣化升溫達到設定值，再通過出站調壓器將壓力降到要求值，然后通過計量和加臭系統LNG進入燃?xì)夤荛y系統。

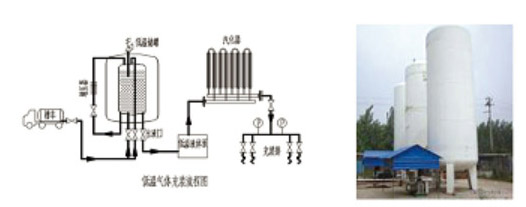

2）充裝系統（LO₂、LN₂、LAr、LCO₂）

　　充裝系統描述：

　　LO₂、LN₂、LAr、LCO₂等低溫液體通過槽車運到氣化站，槽車儲罐通過增壓器進行增壓，在壓差作用下，通過卸車臺的管道進入站內的低溫儲罐。LO₂、LN₂、LAr、LCO₂等低溫液體經低溫液體泵加壓后，經高壓汽化器，將低溫液體轉化為氣體，通過充裝排排充裝到氣瓶中。
